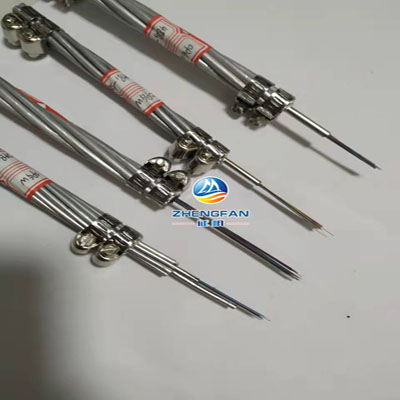

opgw光纜一般說的是在架空高壓輸電線的地線中把光纖放置，是一種以構成輸電線路上的光纖通信網的結構形式，且具有地線、通信兩個功能的產品，opgw光纜也就是光纖復合架空地線；那opgw光纜絕緣接線結構是如何實現的呢？不知道的請跟我來——
一種opgw光纜絕緣接線結構的絕緣框體內壁兩邊有兩個滑槽分別開設在上面，兩個弧形夾桿的兩頭分別在兩個安裝有驅動組件滑槽的內壁滑動設置，弧形夾桿1的底部和弧形夾桿2的頂部分別開設有內壁固定有兩個彈性墊的兩弧形槽1，且兩個彈性墊上均有若干個橡膠凸塊固定，兩個形夾桿的兩邊分別設有四個位置兩兩相對應的防扯拽組件；
注：
1、驅動組件包括兩個絲桿，且分別在兩個滑槽的內部轉動穿插安裝，且絲桿的頂部和底部分別與兩個弧形夾桿的兩端螺紋穿插連接；
2、有兩個皮帶輪在絲桿的頂部分別固定安裝，通過傳動帶把兩個皮帶輪之間連接，其中有一手柄在一個絲桿的頂端固定；
3、防扯拽組件每個均包括四個安裝塊，且安裝塊的里面均通過兩個連接桿分別與兩個弧形夾桿的兩邊固定連接，且有四個滑塊分別滑動設在四個安裝塊的中間，且有四個弧形槽2分別設在四個滑塊一端的中部分，橡膠墊均固定在四個弧形槽2的內壁；
4、有四個滑腔分別在四個安裝塊的中間開設，在四個滑腔的內部，有四個滑塊分別滑動設置，且四個滑塊的另一頭與四個滑腔內壁的一頭通過八個彈簧分別固定連接；
5、有八個限位桿分別固定在四個滑腔內壁的一頭，還有八個插孔分別在四個滑塊的另一頭開設，且八個限位桿的一頭分別滑動插在八個插孔的內部，且分別在八個限位桿上套設八個彈簧；
這種opgw光纜夾具接線結構簡單穩定，不容易發生脫落，且在有扯拽時對光纜不容易損壞。
